Residencial · AMF20

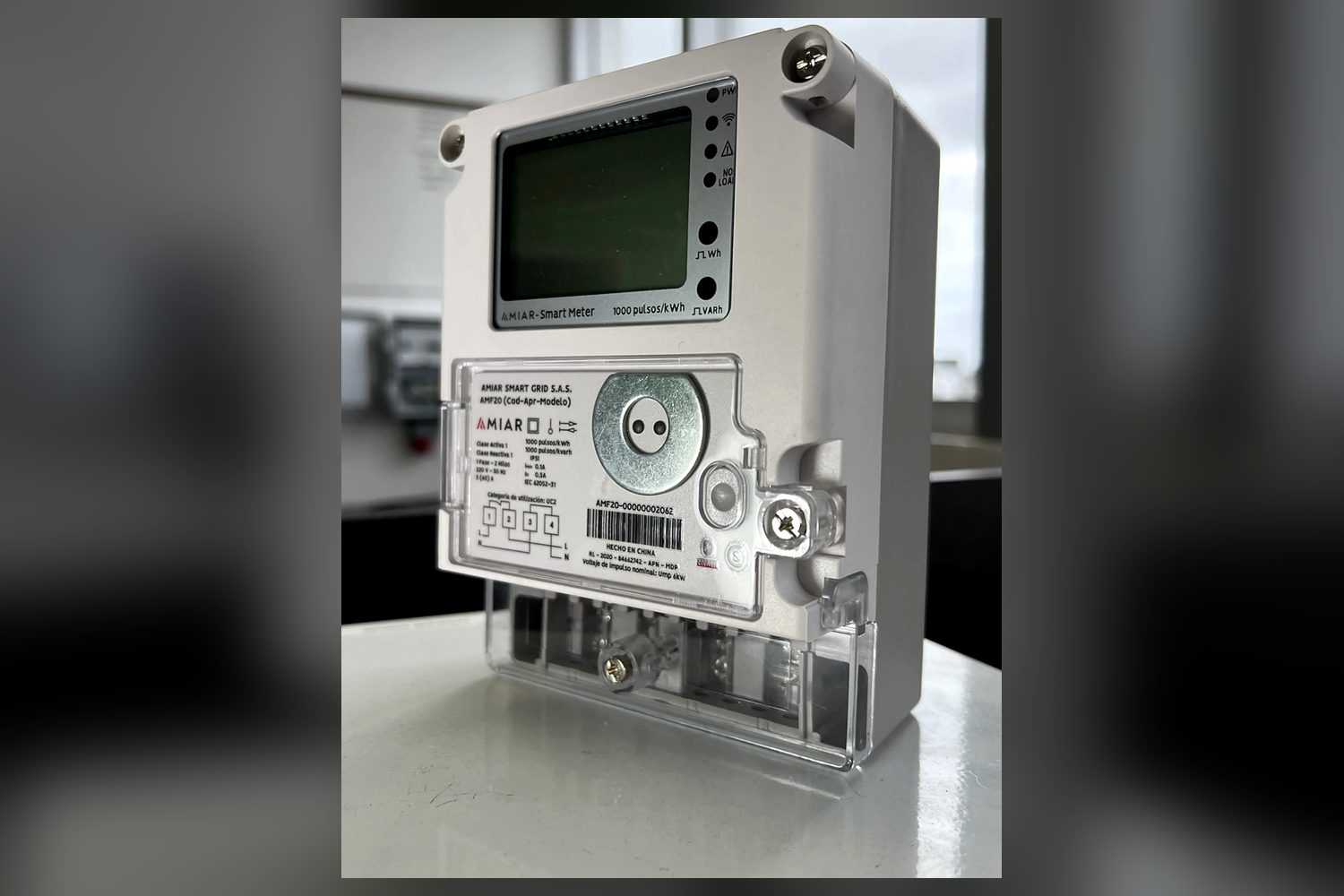

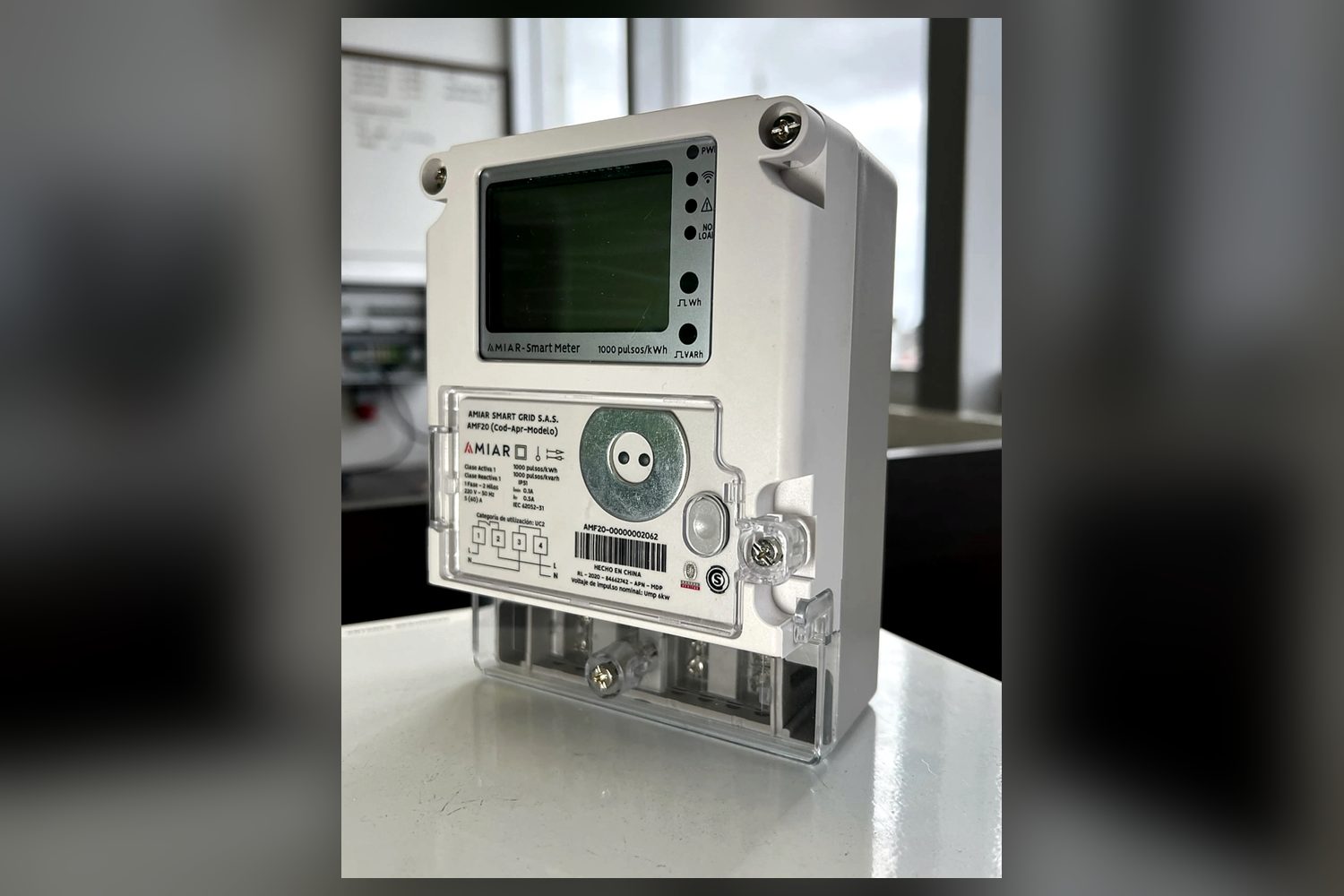

Medidor monofásico

El primer medidor inteligente de largo alcance en su comunicación radial.

Bidireccional, Clase 1 y con relé de corte de 60 A. Se instala como un medidor convencional y se comunica por la red Mesh, sin chip ni señal de celular.

60 Arelé de corte y reconexión

Clase 1activa y reactiva

90días de curva de carga en memoria

Pedir cotización Descargar datasheet

Cómo mide

Un instrumento autónomo, siempre conectado

El medidor funciona por sí mismo, como exige la homologación, y además informa todo a la plataforma. Si pierde la comunicación, la información queda guardada.

Mide cada 2 segundos

Barrido continuo de tensión, corriente y potencias.

Registra cada 5 minutos

Guarda la medición del intervalo con la tensión máxima, la mínima y la corriente máxima.

Guarda 90 días

La curva de carga completa queda en memoria interna, aunque no haya comunicación.

Envía por la red Mesh

Los datos llegan a CLOUD AMIAR a través de otros medidores y del gateway.

Funciones

Mucho más que una lectura

Combina la medición de energía entrante y saliente, activa y reactiva, con un diseño que protege al medidor y a sus comunicaciones contra el fraude.

Medición bidireccional en cuatro cuadrantesEnergía consumida y generada: listo para usuarios con paneles solares.
Variables eléctricas completasPotencia activa, reactiva y aparente; tensión, corriente, frecuencia y factor de potencia, instantáneas e históricas.
Corte y reconexión remotosRelé interno de hasta 60 A, sin contactores externos.
Detección de fraudeAlarma ante la apertura de la tapa y la manipulación del equipo.
Último suspiroUn supercapacitor le da autonomía para avisar que se quedó sin energía.
Registro de eventos y auditoríaTodo queda registrado en el medidor y en la plataforma.
Display fijo en energía activaEl valor que importa siempre en pantalla: evita errores de lectura.
Lectura localPuerto óptico IrDA con protocolo DLMS y LEDs de energía activa y reactiva.

Versiones

Urbano o rural, el mismo medidor

La diferencia está en la antena. En una red rural alcanza con poner antena exterior en los primeros medidores: ellos dan cobertura al resto.

Antena interna

Versión urbana

Antena de plaqueta integrada. El medidor se instala dentro del pilar o la caja de luz.

300 a 700 m entre medidores en la ciudad
Hasta 400 m en interiores densos

Antena exterior

Versión rural

Antena con cable de 5 m que se lleva por el caño de acometida hasta la pipeta o el poste.

Planificación conservadora: 6 km por salto
Hasta 10 km en línea de vista

Ficha técnica

Especificaciones

Datos del datasheet oficial del medidor monofásico AMIAR AMF20.

Descargar datasheet (PDF)

Eléctricas

Modo de medición: Monofásico, 2 hilos
Clase de exactitud: Clase 1 activa y reactiva
Tensión nominal: 220 V
Corriente nominal / máxima: 5 A / 60 A
Corriente de arranque: 0,1 % de In
Frecuencia: 50 – 60 Hz

Comunicación remota

Banda de frecuencia: 918 a 924 MHz (configurable)
Alcance interior / urbano: Hasta 400 m
Alcance exterior / línea de vista: Hasta 10 km
Potencia de transmisión: Hasta 29,5 dBm (900 mW)
Sensibilidad de recepción: −109 dBm
Topología y modulación: Mesh · OFDM · canal de 500 kHz

Comunicación local y display

Óptica: IrDA DLMS/COSEM (IEC 62056-21)
Serie: RS485 DLMS/COSEM, Modbus RTU (opcional)
Display: LCD de 2 líneas: 6 + 3 dígitos
LEDs indicadores: Power, comunicación, alarmas y sin carga
Salida de pulsos: IEC 62053-31, activa y reactiva
Reloj: RTC con batería de respaldo, 10 años

Ambientales y mecánicas

Protección: IP51 · Clase II de aislación · uso interior
Temperatura de operación: −25 °C a +55 °C (clase 3K6)
Almacenamiento: −40 °C a +85 °C
Compatibilidad electromagnética: Burst 4 kV · ESD 8 kV contacto / 15 kV aire · impulso 6 kV
Interferencias: CISPR 22, equipos clase B
Dimensiones: 118 × 160 × 71 mm
